# 五、专题地图

# （一）专题与图层

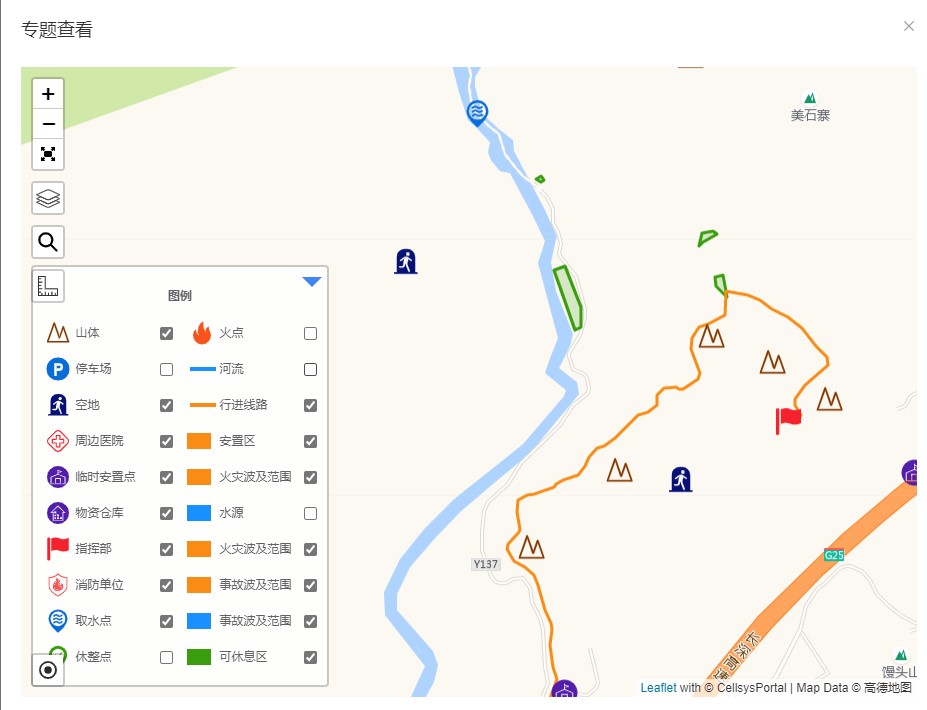

专题是可综合显示多种地图要素的地图。通常可用于显示某种主题的地图。

地图要素：标记要素、路线要素、区域要素，统称地图要素。

在CoreSDK中，专题关联了多个图层，每个图层关联一个地图要素集。

地图要素集：标记集合、路线集合、区域集合，统称地图要素集。

因此，要配置好专题，得先要会配置图层。要显示专题数据，也需要知道如何获取图层关联的图层数据。

# （二）图层（Layer)

图层通常对应一种集合数据，并可自定义其在地图上的符号（或者说显示样式）。Layer类的常用属性表如下：

属性名 值类型 属性描述
name String 图层的名称
remark String 图层的备注信息
icon Icon 图层的图标
geometryType GeometryType 图层类型
layerSymobl PointSymbol / PolylineSymbol / PolygonSymbol 图层的地图符号

图层常用方法如下：

方法名 返回类型 方法描述
setName void 设置图层名称
setMapFeatureSet void 设置图层关联的地图要素集合
setLayerSymbol void 设置图层的地图符号

# 1、获取/查询图层

初始化成功后，可调用Cellsys的organization对象的queryLayer方法进行查询。具体代码示例如下：

Cellsys.organization.queryLayer(new CsCallback<QueryResult<Layer>>() {
    @Override
    public void onSuccess(QueryResult<Layer> object) {
        /*分页信息-查询方法特有*/
        PageInfo pageInfo = object.pageInfo;//查询接口特有的分页信息
        int totalCount = pageInfo.totalCount;//数据总数
        int totalPage = pageInfo.totalPage;//总页数
        int pageNo = pageInfo.pageNo;//当前页码(从1开始）
        int pageSize = pageInfo.pageSize;//每页查询数量（注意！不一定和当前查询的数据总量匹配）

        /*获取查询结果*/
        List<Layer> layers = object.data;
        if (layers != null && layers.size() > 0) {//查询结果可能为null
            Layer layer = layers.get(0);
            String name = layer.getName();//图层名称
            String remark = layer.getRemark();//图层备注
            GeometryType geometryType = layer.getGeometryType();
            /*图层样式
             * 根据地图要素集种类（标记、路线、区域）的不同，图层样式会是不同的MapSymbol子类。*/
            MapSymbol mapSymbol = layer.getLayerSymbol();
            if (mapSymbol instanceof PointSymbol) {
                PointSymbol pointSymbol = (PointSymbol) mapSymbol;
            } else if (mapSymbol instanceof PolylineSymbol) {
                PolylineSymbol polylineSymbol = (PolylineSymbol) mapSymbol;
            } else if (mapSymbol instanceof PolygonSymbol) {
                PolygonSymbol polygonSymbol = (PolygonSymbol) mapSymbol;
            }
        }
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

# 2、新增图层

初始化成功后，可调用Cellsys的organization对象的createLayer方法进行查询。具体代码示例如下：

/*创建标记图层*/
PointSymbol pointSymbol = new PointSymbol(icon, new Color(Ribbon.GeekBlue, RibbonLevel.L2));//自定义图层样式传null，直接使用标记集合的默认样
Cellsys.organization.createLayer("图层名称", "图层描述", markerSet, pointSymbol, new CsCallback<Layer>() {
    @Override
    public void onSuccess(Layer object) {
        /*创建成功，object为创建成功的返回对象*/
        object.getName();
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
/*创建路线图层*/
int strokeWidth = 5;//边框宽度
Color strokeColor = new Color(Ribbon.Green, RibbonLevel.L8);
PolylineSymbol polylineSymbol = new PolylineSymbol(strokeWidth, strokeColor);//图层路线样式。传null则使用路线的默认样式
Cellsys.organization.createLayer("图层名称", "图层描述", lineSet, polylineSymbol, new CsCallback<Layer>() {
    @Override
    public void onSuccess(Layer object) {
        /*创建成功，object为创建成功的返回对象*/
        object.getName();
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
/*创建区域图层*/
Color _fillColor = new Color(Ribbon.Green, RibbonLevel.L4);//填充颜色
float _fillAlpha = 0.5f;
int _strokeWidth = 5;//边框宽度
Color _strokeColor = new Color(Ribbon.Green, RibbonLevel.L8);
float _strokeAlpha = 1f;
PolylineSymbol lineSymbol = new PolylineSymbol(strokeWidth, strokeColor);
PolygonSymbol polygonSymbol = new PolygonSymbol(_fillColor, _fillAlpha, lineSymbol, FillType.PureColor, 0);
Cellsys.organization.createLayer("图层名称", "图层描述", areaSet, polygonSymbol, new CsCallback<Layer>() {
    @Override
    public void onSuccess(Layer object) {
        /*创建成功，object为创建成功的返回对象*/
        object.getName();
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

# 3、更新图层

初始化成功后，可调用Cellsys的organization对象的updateLayer方法进行查询。具体代码示例如下：

layer.setName("要修改的名称");
layer.setRemark("要修改的备注");
/*修改图层关联的集合数据,并使用集合默认的样式*/
layer.setMapFeatureSet(markerSet);
layer.setMapFeatureSet(lineSet);
layer.setMapFeatureSet(areaSet);

/*修改图层关联的集合数据，并自定义样式*/
boolean result = layer.setMapFeatureSet(markerSet, pointSymbol);
if (!result) {
    //修改失败。可能原因是，集合与样式的类型不匹配。标记集合需配对点符号，路线集合配对线符号，区域集合配对面符号。
}
boolean result2 = layer.setMapFeatureSet(lineSet, polylineSymbol);
boolean result3 = layer.setMapFeatureSet(areaSet, polygonSymbol);
/*仅修改图层的样式*/
boolean changeResult = layer.setLayerSymbol(pointSymbol);
if (!changeResult) {
    //修改失败。可能原因是，集合与样式的类型不匹配。标记集合需配对点符号，路线集合配对线符号，区域集合配对面符号。
}
Cellsys.organization.updateLayer(layer, new CsCallback() {
    @Override
    public void onSuccess(Object object) {
        //修改成功,相关属性已同步到layer对象中。
        String name = layer.getName();
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

# 4、删除图层

初始化成功后，可调用Cellsys的organization对象的deleteLayer方法进行查询。具体代码示例如下：

Cellsys.organization.deleteLayer(layer, new CsCallback() {
    @Override
    public void onSuccess(Object object) {
        /*成功*/
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
1
2
3
4
5
6
7
8
9
10
11
12
13

# （三）专题（Map）

专题可关联多种图层数据，并指定图层在专题中的排序。排序越靠后的图层越容易被其他图层覆盖。专题类（Map)的常用属性如下：

属性名 值类型 属性描述
name String 专题地图名称
remark String 专题地图备注信息
icon Icon 专题地图图标
mapConifg MapConifg 专题地图配置信息

常用方法如下：

方法名 返回类型 方法描述
queryLayers void 查询专题关联的图层详情
associateLayer void 新增关联图层（单个）
cancelAssociateLayer void 取消关联图层（单个）
updateAssociatedLayers void 重设图层关联关系（可多个）
sortLayers void 图层排序

# 1、获取专题

初始化成功后，可通过Cellsys的organization对象获取。具体代码示例如下：

List<Map> maps = Cellsys.organization.getMaps();//可能为null
if (maps != null && maps.size() > 0) {
    Map map = maps.get(0);
    String name = map.getName();//获取专题名称
    String remark = map.getRemark();//获取专题备注
    Icon icon = map.getIcon();//获取专题图标
    MapConfig mapConfig = map.getMapConfig();//获取专题的地图配置
    MapPoint center = mapConfig.defaultCenter;//专题地图默认中心点
    int zoom = mapConfig.defaultZoom;//专题地图默认缩放级别
    //查询专题关联图层
    map.queryLayer(new CsCallback<QueryResult<Layer>>() {
        @Override
        public void onSuccess(QueryResult<Layer> object) {
            List<Layer> layers = object.data;
            if (layers != null) {
                //......
            }
        }

        @Override
        public void onFailure(ErrorMessage errorMessage) {
            /*失败*/
            int code = errorMessage.getCode();//错误码
            String errMsg = errorMessage.getMessage();//错误信息
        }
    });
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

# 2、新增专题

初始化成功后，可通过Cellsys的organization对象来新增专题。具体代码示例如下：

//地图配置类
MapPoint center = new MapPoint(23, 113);//专题地图默认中心点
int zoom = 16;//专题地图默认缩放级别
MapConfig mapConfig = new MapConfig(center, zoom);
Cellsys.organization.createMap("专题名称", "专题备注", icon, mapConfig, new CsCallback<Map>() {
    @Override
    public void onSuccess(Map object) {
        /*创建成功,回调是创建后的map对象*/
        String name = object.getName();//专题名称
        //...
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

# 3、更新专题

初始化成功后，可通过Cellsys的organization对象来更新专题信息。具体代码示例如下：

MapPoint center = new MapPoint(23, 113);//专题地图默认中心点
int zoom = 16;//专题地图默认缩放级别
MapConfig mapConfig = new MapConfig(center, zoom);
map.setName("修改后名称");
map.setRemark("修改的备注");
map.setIcon(icon);//修改图标
map.setMapConfig(mapConfig);
Cellsys.organization.updateMap(map, new CsCallback() {
    @Override
    public void onSuccess(Object object) {
        /*修改成功*/
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

# 4、删除专题

初始化成功后，可通过Cellsys的organization对象来删除专题。具体代码示例如下：

Cellsys.organization.deleteMap(map, new CsCallback() {
    @Override
    public void onSuccess(Object object) {
        /*删除成功*/
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
1
2
3
4
5
6
7
8
9
10
11
12
13

# 5、图层关联

Map对象提供了三种方法来设置与图层的关联关系。分别是关联单个图层、取消关联单个图层、重设所有图层的关联关系。具体代码示例如下：

/*新增一个关联图层*/
map.associateLayer(layer, new CsCallback() {
    @Override
    public void onSuccess(Object object) {
        /*成功*/
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});

/*移除指定的关联图层*/
map.cancelAssociateLayer(layer, new CsCallback() {
    @Override
    public void onSuccess(Object object) {
        /*成功*/
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});

/*重置关联的图层,清空之前的图层关联，重新设置新的图层关联关系*/
List<Layer> layers = new ArrayList<>();
layers.add(layer);
layers.add(layer2);
map.updateAssociatedLayers(layers, new CsCallback() {
    @Override
    public void onSuccess(Object object) {
        /*成功*/
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

# 6、图层排序

通过Map对象的sortLayers方法来对图层进行排序。代码示例如下：

List<Layer> layers = new ArrayList<>();
layers.add(layer);//最早加入的图层处于最顶层，最后加入的图层处于最底层。
layers.add(layer2);
layers.add(layer3);
map.sortLayers(layers, new CsCallback() {
    @Override
    public void onSuccess(Object object) {
        /*成功*/
    }

    @Override
    public void onFailure(ErrorMessage errorMessage) {
        /*失败*/
        int code = errorMessage.getCode();//错误码
        String errMsg = errorMessage.getMessage();//错误信息
    }
});
