# Cellsys Operator 用户手册

# 账号注册

iPhone手机用户可以使用AppleID注册账号，点击“AppleID注册”按钮，登录AppleID，然后弹出加入组织的提示

image-20210602111840260 image-20210602105613796 image-20210602105946849

选择加入组织的方式：组织简称加入、扫码加入

组织简称加入

输入要加入的组织的英文简称，点击确认，即可申请加入组织。提交申请后，需要组织管理员在后台审核通过

image-20210602111246514 image-20210602111309704 image-20210602111325107

扫码加入

扫描要加入的组织提供的组织二维码，即可加入组织，扫码加入组织不需要管理员进行审核

image-20210602111604936 image-20210602111623275

# 用户登录

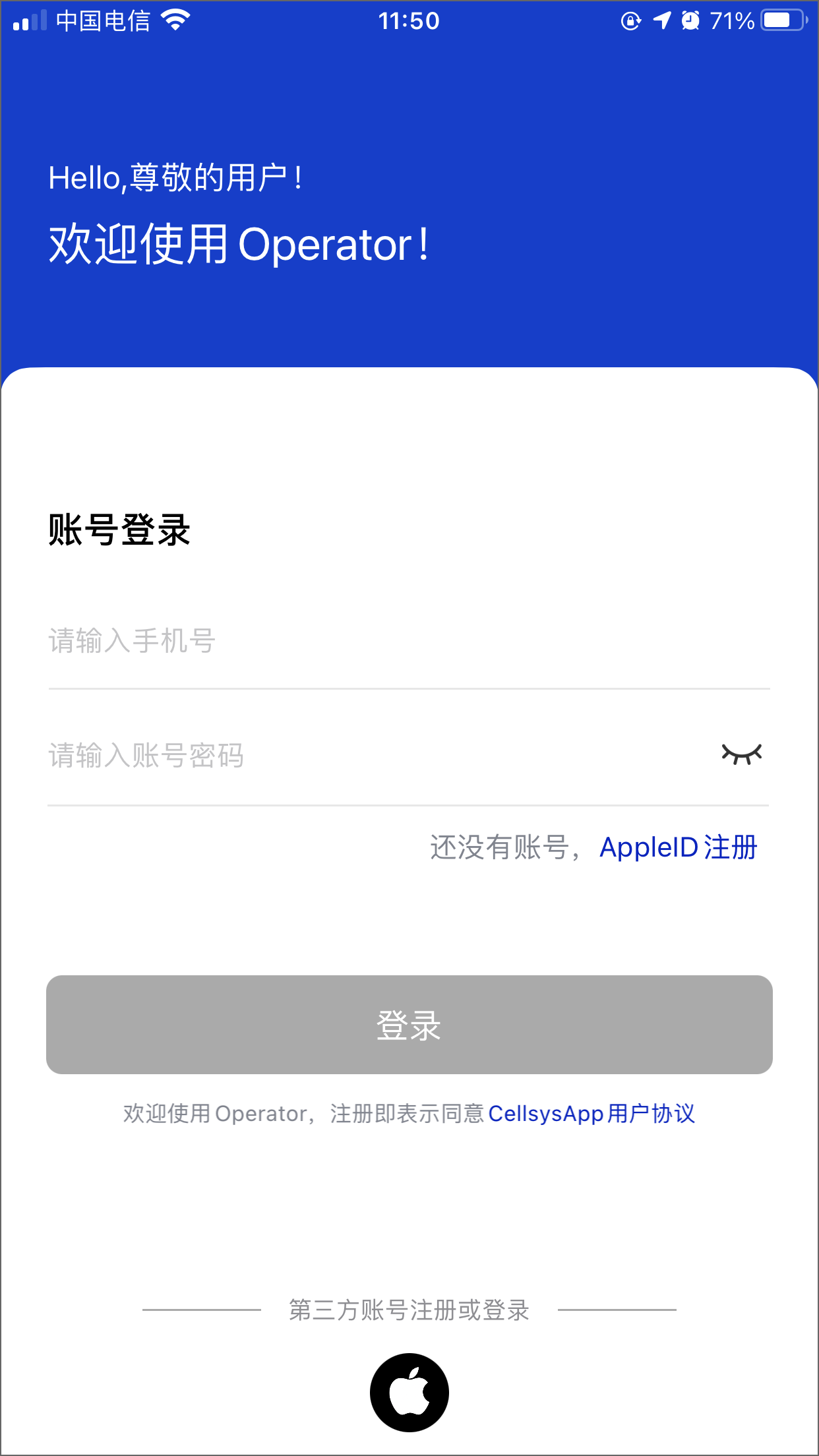

登录界面输入已注册的手机号、密码，然后点击“登录”按钮，即可登录

image-20210602140019474

# 地图功能

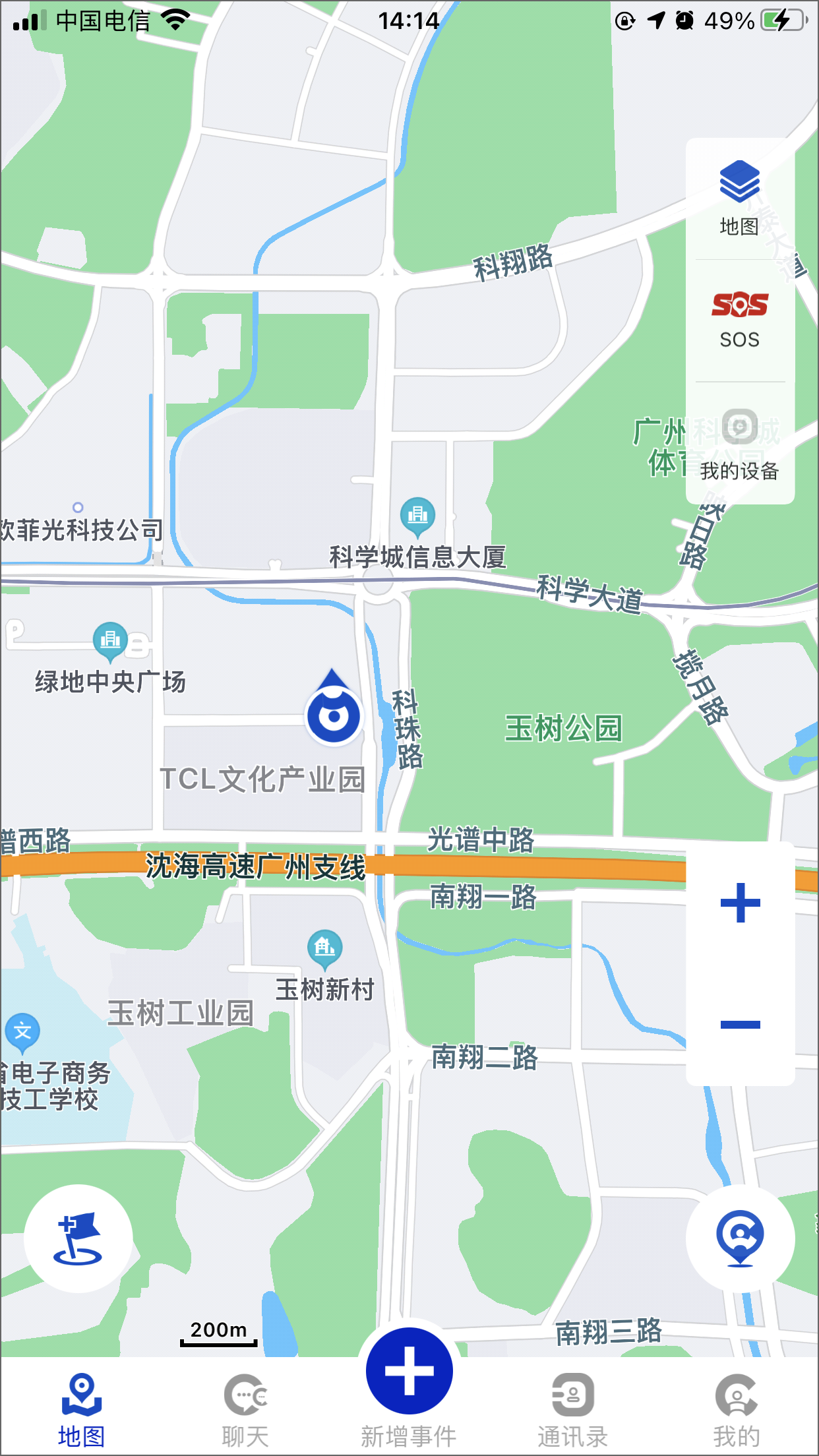

用户登录后，默认打开地图页面。地图功能页面上以标点的形式展示组织成员位置、专题要素等信息。此外、提供底图切换、SOS求救、成员位置分布、新增标记、设备等功能。

image-20210602141451787

# 底图切换

可以修改地图功能页面上的地图、专题、图层等

地图切换

支持标准地图、卫星地图、白昼地图、黑夜地图、无标注地图等自由切换

image-20210602143004485 image-20210602143032806 image-20210602143136996

修改专题

获取后台发布的专题数据，在有多个专题的情况下，用户可自由切换专题

image-20210602143004485 image-20210602154425719 image-20210602155217759

图层开启/关闭

选择专题后，将会显示专题对应的图层列表，点击图层名称右边的开关图标，可以开启或关闭图层，蓝色图标为开启图层，灰色图标为关闭图层，关闭后的图层，不会在地图上显示

image-20210602161111276 image-20210602160814678 image-20210602161757285

# SOS求救

一键求救功能，支持用户向指挥员（Cellsys Commander）发送带有位置信息的求救信号

注： 使用SOS求救功能需要连接设备并且能获取到位置信息

image-20210602164210310 image-20210602164334460

# 我的设备

提供设备管理功能，支持设备绑定、连接、解绑等操作。

设备绑定

点击“我的设备”图标，打开设备的扫码绑定界面，扫描设备的二维码即可绑定设备。

注： 一台设备只能被一名用户绑定

image-20210602165407498 image-20210602165531284

设备连接

绑定设备后，可以通过手机蓝牙，跟设备连接，连接成功后，即使在无常规网络的情况下，仍能通过设备进行定位、通讯等。

操作步骤： 地图页面点击“我的设备”打开设备详情页面，再点击“连接”按钮，即可连接设备

image-20210602165407498 image-20210602174201414

设备解绑

设备绑定后，可以解绑，解绑后，该设备可以重新被组织内的其他用户绑定

操作步骤： 地图页面点击“我的设备”打开设备详情页面，再点击“解绑”按钮，即可解除该设备与用户的绑定

image-20210602165407498 image-20210603094000208 image-20210603094803175

# 成员位置分布

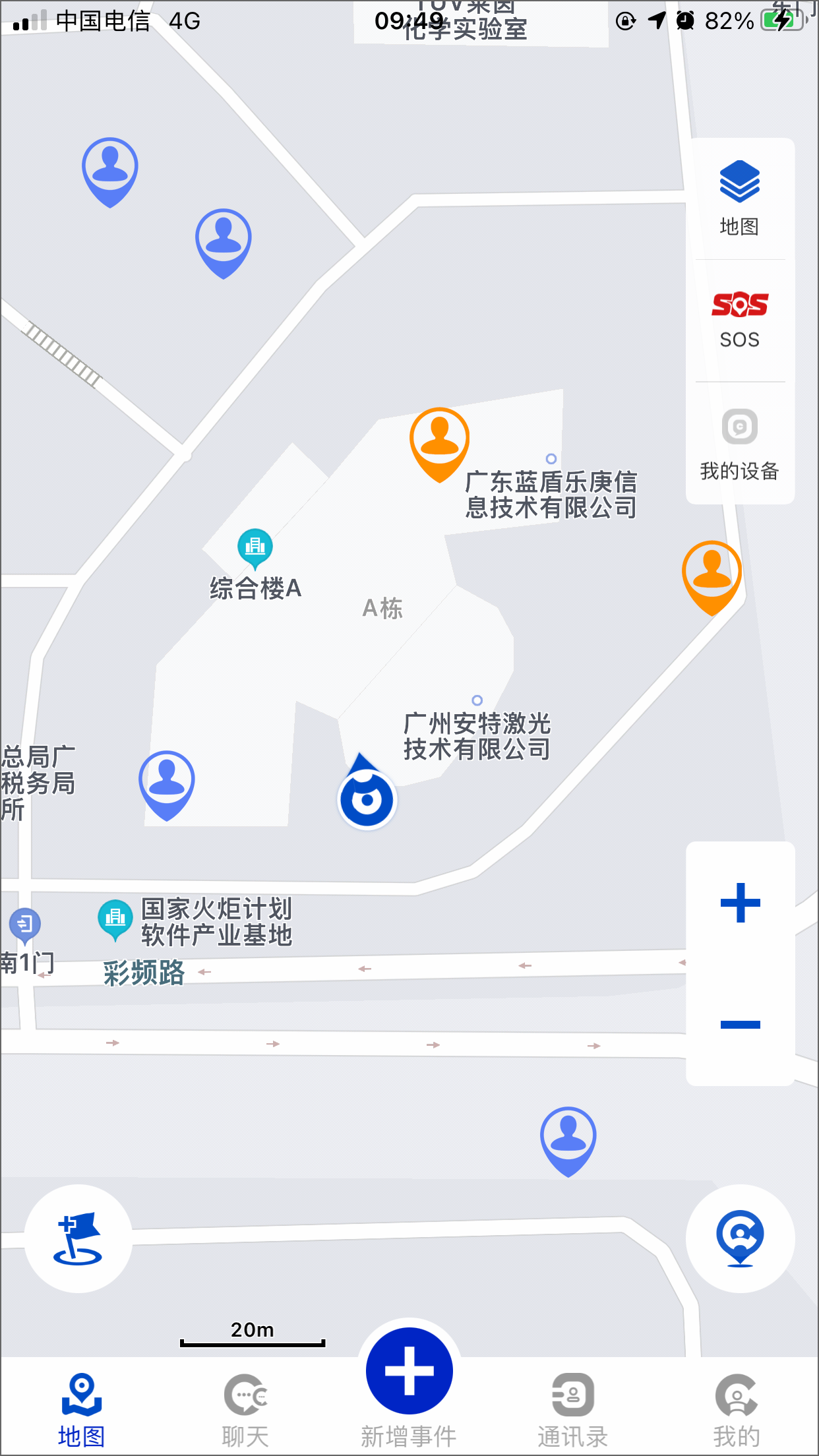

连接设备并组网成功后，可以显示成员的位置分布情况，以图标进行显示

IMG_6840

# 新增标记

提供用户根据后台配置的标记类型，在地图上增加对应的标记信息。新增的标记信息会同步给指挥机和后台。

操作步骤： 地图页面点击左下角的新增标记图标，打开标记类型界面，选择需要新增的标记类型，然后输入详细的标记信息，点击“提交”按钮即可新增标记

image-20210603110654619 image-20210603111303086 image-20210603111828307

# 新增事件

提供用户根据后台配置的事件类型，在地图上增加对应的事件信息。新增的事件信息会同步给指挥机和后台。

操作步骤： 地图页面点击下方菜单栏的新增事件图标，打开事件类型界面，选择需要新增的事件类型，然后输入详细的事件信息，点击“提交”按钮即可新增事件。

image-20210603140146987 image-20210603140957376 image-20210603141008952

# 通讯录

分为联系人和我的群组两个子功能

# 联系人

显示当前用户所属群组内的成员列表，可查看成员的轨迹和发送聊天消息。

操作步骤： 点击页面下方菜单栏中的通讯录图标，打开联系人列表页面，再点击联系人姓名可查看该联系人的信息。点击“历史轨迹”按钮，可查看该成员的历史行动轨迹。点击“发送消息”按钮，可与该成员聊天，发送文本消息

5-1_通讯录_联系人 5-4_联系人信息 IMG_1237 4-2_聊天内容

注： 聊天需要连接通讯设备，并且双方在同一个自组网络中

# 我的群组

显示当前用户所加入的群组，可查看群组成员位置分布，和群组成员信息

操作步骤： 点击页面下方菜单栏中的通讯录图标，在打开的联系人页面点击页面上方的“我的群组”按钮，即可查看当前用户加入的群组。点击群组名称，再点击“群组成员”按钮，打开群组成员列表界面，点击成员姓名，可以查看该成员的信息、轨迹、聊天（此部分操作与联系人中的操作一致）

image-20210604154810325 5-2_通讯录_群组 image-20210604155318631 image-20210604155343369

# 聊天

聊天功能。界面显示会话列表，点击联系人姓名，打开聊天界面，可查看用户与该联系人的聊天记录。可发送文本聊天消息。

4-1_1聊天 4-2_聊天内容

# 个人中心

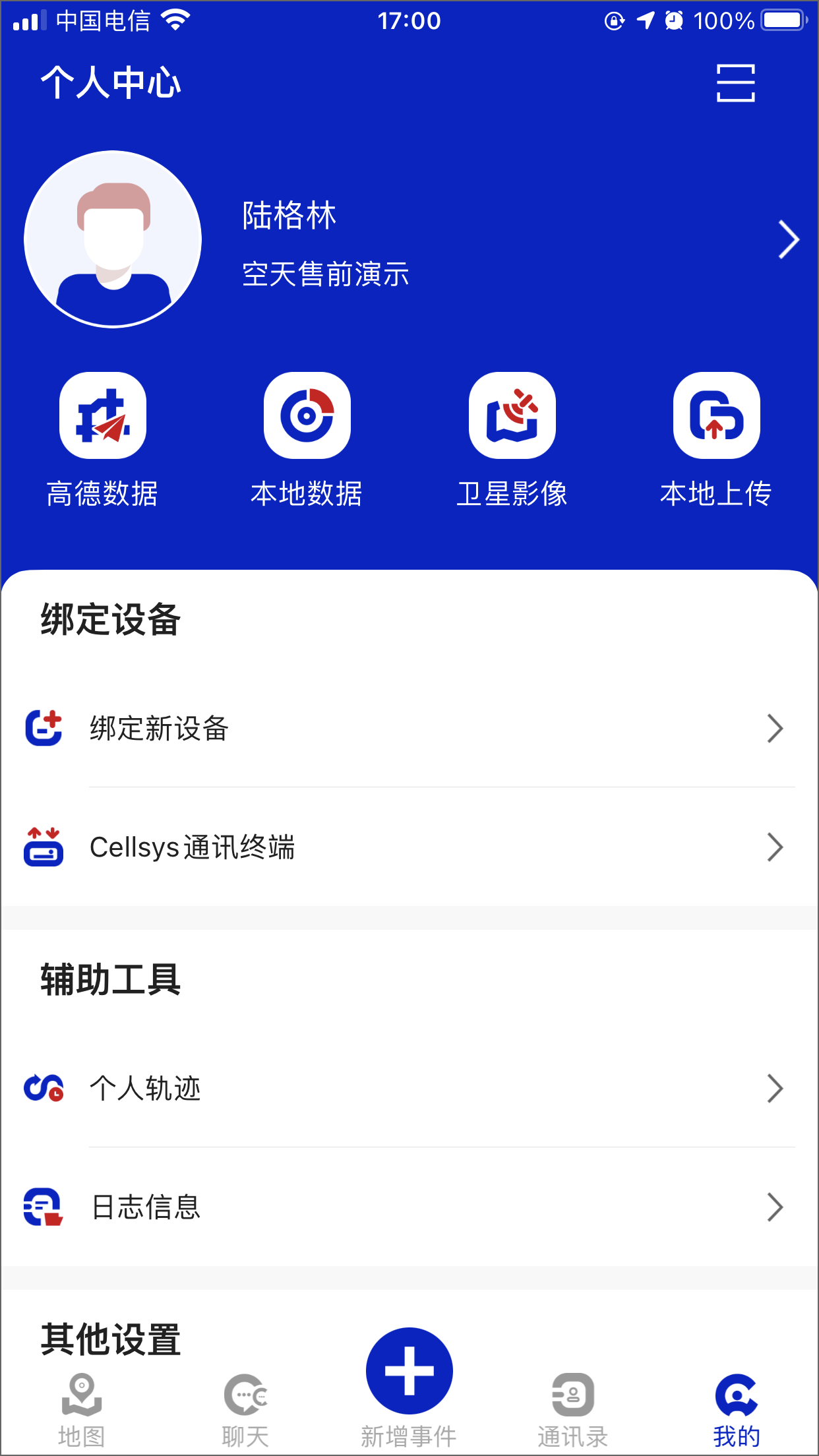

点击底部菜单栏“我的”图标，进入个人中心页面。个人中心包含了用户信息、高德数据、本地数据、卫星影像、本地数据上传、个人轨迹、权限设置等。

image-20210604170111265

# 用户信息

在个人中心点击用户头像进入用户信息页面，页面显示用户姓名、电话、邮箱、组织等信息，支持用户信息修改、重置密码、退出登录等功能。

image-20210604170320606 image-20210604170435553

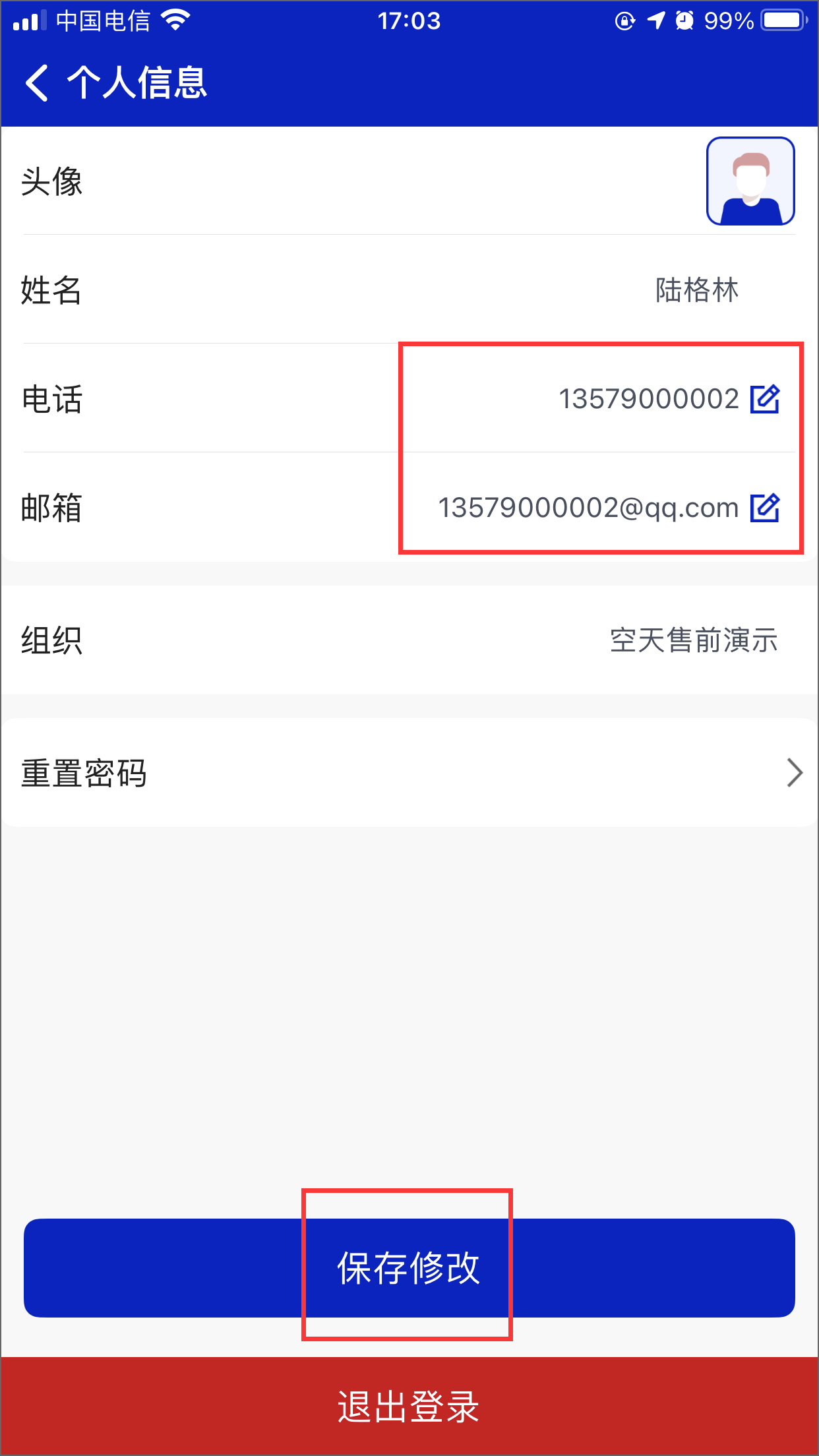

用户信息修改

修改电话、邮箱后，点击“保存修改”按钮，即可完成修改

注： 仅支持修改电话、邮箱，其他信息暂时不支持修改。

image-20210604171351461

重置密码

点击重置密码，打开重置界面，输入原密码、新密码、确认密码后点击“保存修改”按钮，即可修改登录密码。

注： 新密码和确认密码需要一致。重置密码后，需要重新登录App。

image-20210604172646544 image-20210604172711959

退出登录

点击“退出登录”按钮，退出当前登录的账户

image-20210604173456704 image-20210604173717578

# 高德数据

提供下载高德地图的离线地图数据，下载离线地图后，可在无常规网络的情况下，仍可正常查看地图

image-20210604174854622 image-20210607095002394

# 本地数据

提供App本地文件的离线数据下载，下载后，可以在无常规网络的情况下，正常使用下载了本地文件离线数据的相关功能。目前提供可下载的本地数据有：离线数据库（相当于全部本地数据）、图标库、标记、线、区域、群组、成员、应用、专题、图层、设备、事件等

image-20210607105713342 image-20210607110327245

# 卫星影像

可下载Portal后台设置的离线地图切片数据，下载后，可在无常规网络的情况下，仍可正常查看该地区的地图

image-20210607114841768 image-20210607115019785

# 本地上传

用户新增上报的标记、事件等信息，会保存到本地，并自动同步给Commander指挥机和Portal后台。支持手动同步

image-20210607115131090 7-7_本地上传_事件

# 个人轨迹

支持查看用户本人的行为轨迹，可自定义时间段查询

image-20210607144809545 image-20210607144908491 IMG_1237

# 权限设置

设置App权限，点击后跳转到手机设置界面

image-20210607145421684 image-20210607145436687
